    محرك الكواكب - التكنولوجيا والأنظمة والمكونات والتطبيقات

    فهم تكنولوجيا القيادة الكوكبية ومبادئها الهندسية

    أ محرك الكوكب ، والمعروفة أيضًا باسم نظام التروس الكوكبي ، هي آلية نقل مدمجة وفعالة تستخدم على نطاق واسع في السيارات الكهربائية (EVs) ، والروبوتات ، والآلات الثقيلة ، والأتمتة الدقيقة. تكوينه الفريد - استنشاق مركزي معدات الشمس ، المحيط كوكب التروس ، والخارجي رنين العتاد - يسمح لها بتحقيق كثافة عزم الدوران العالية ونقل الطاقة السلس وتوزيع الحمل الممتاز.

    مبادئ الهندسة

    • توزيع عزم الدوران : تشترك تروس الكوكب المتعددة في الحمل ، مما يقلل من الإجهاد على كل أسنان تروس وزيادة المتانة الكلية.
    • الاكتئاب : يعني التصميم المحوري محاذاة مهاوي الإدخال والإخراج ، وتوفير مساحة في التطبيقات حيث يكون حجم التثبيت محدودًا.
    • كفاءة : مع التشحيم المناسب وتصنيع الدقة ، يمكن أن تصل الكفاءة إلى أكثر من 95 ٪.
    • نسب التروس : يتحقق من خلال تغيير عدد الأسنان في الشمس والكوكب والتروس الحلقية ، مما يتيح سرعة متعددة الاستخدامات وتحويل عزم الدوران.
    • السيطرة على رد الفعل : الآلات الدقيقة تقلل من رد الفعل العكسي ، وهو أمر بالغ الأهمية للتحكم في الحركة الآلية ومعدات CNC.

    مقارنة المعلمة النموذجية لأنظمة محرك الأقراص الكوكبية

    المعلمة محرك الكوكب علبة تروس رمح متوازية علبة التروس الدودة
    كثافة عزم الدوران عالية (تصميم مضغوط) واسطة قليل
    كفاءة (٪) 90-97 85-93 50-70
    رد فعل عنيف (arcmin) <5 إلى 15 10-20 20-40
    نسبة الحجم إلى Torque ممتاز جيد فقير
    نطاق نسبة التروس النموذجي 3: 1 إلى 100: 1 1.5: 1 إلى 20: 1 5: 1 إلى 75: 1
    مستوى الضوضاء منخفضة إلى متوسطة واسطة قليل
    عمر (ساعات) 15000-30،000 10000-20،000 5،000-10،000

    يتيح هذا التكوين الهندسي محركات الأقراص الكوكبية من التفوق في التطبيقات التي تتطلب عزم الدوران العالي والحركة الدقيقة وكفاءة الفضاء ، مما يجعلها خيارًا مفضلاً للأنظمة الميكانيكية المتقدمة.

    أنظمة القيادة الكوكبية: حلول عالية الدقة لـ EVs والروبوتات والصناعة الثقيلة

    تم تصميم أنظمة القيادة الكوكبية لتوصيلها دقة استثنائية ، ناتج عزم الدوران ، وكفاءة الفضاء ، مما يجعلها مناسبة للغاية للتطبيقات التي تكون فيها الدقة والموثوقية أمرًا بالغ الأهمية. يضمن ترتيب معدات الكواكب الفريدة الخاصة بهم توزيع موازنة الحمل ، والأقل من رد فعل عكسي ، وحركة سلسة - القوائم الأساسية للسيارات الكهربائية (EVs) ، والأنظمة الآلية ، والآلات الصناعية الثقيلة.

    التطبيقات في السيارات الكهربائية (EVs)

    • محركات الجر : تساعد محركات الكواكب في نقل عزم الدوران المحرك بكفاءة إلى العجلات ، مما يؤدي إلى تحسين التسارع والمدى.
    • تكامل توليد القوة : يناسب التصميم المدمج ضمن مساحة محدودة للهيكل ، مما يتيح حلولًا خفيفة الوزن وعالية التوقيت.
    • الكبح التجدد : كفاءة عالية تدعم أنظمة فعالة لاستعادة الطاقة.

    التطبيقات في الروبوتات

    • الأسلحة المفصلية : محركات الكوكب المنخفضة الظاهرة تسمح بوضع دقيق في المفاصل الآلية.
    • منصات متنقلة : حجم مضغوط وعزم الدوران العالي يمكّن حركات رشيقة وسريعة الاستجابة.
    • أنظمة الأتمتة : التحكم المتسق في الحركة يضمن التكرار العالي في خطوط التجميع.

    التطبيقات في الصناعة الثقيلة

    • معالجة المواد : يتعامل مع الأحمال الكبيرة في الرافعات ، الناقلات ، وآلات التعدين.
    • معدات البناء : تدعم كثافة عزم الدوران عالية التطبيقات المتطلبة مثل الحفارات وحفارات الحفر.
    • المطابع الصناعية : يوفر حركة ناعمة محكومة تحت الأحمال المتطرفة.

    مقارنة المعلمة النموذجية لأنظمة القيادة الكوكبية عالية الدقة

    المعلمة تطبيقات EV تطبيقات الروبوتات تطبيقات الصناعة الثقيلة
    نطاق عزم الدوران (نانومتر) 150-1500 20-500 1،000-10،000
    كفاءة (٪) 92-97 90-96 90-95
    رد فعل عنيف (arcmin) <10 <5 10-15
    نطاق نسبة التروس 4: 1 إلى 20: 1 3: 1 إلى 100: 1 5: 1 إلى 50: 1
    عمر التشغيل (HRS) 20،000-30،000 15000-25000 25،000-40،000
    مستوى الضوضاء منخفضة إلى متوسطة قليل واسطة
    نسبة الحجم إلى Torque ممتاز ممتاز جيد

    تم تصميم هذه الأنظمة ل المتانة والدقة والقدرة على التكيف . من خلال تصميم المعلمات مثل نسبة التروس ، والرد الفكري ، وسعة عزم الدوران ، يمكن للمهندسين تكوين أنظمة القيادة الكوكبية لتلبية متطلبات الأداء المحددة لكل صناعة.

    المكونات الرئيسية وميزات التصميم في علب التروس الكوكبية الحديثة

    تم تصميم علب تروس القيادة الكوكبية الحديثة انتقال عزم الدوران العالي ، والتحكم الدقيق للحركة ، والتكامل المدمج . إنهم يحققون هذه القدرات من خلال مجموعة من المكونات المصممة جيدًا وتقنيات التصنيع المتقدمة.

    المكونات الأساسية

    1. معدات الشمس - العتاد المركزي المتصلة بعمود الإدخال ؛ يبدأ نقل عزم الدوران إلى تروس الكوكب.
    2. كوكب التروس - تروس متعددة تدور حول معدات الشمس ؛ شارك الحمل لتحسين سعة عزم الدوران والمتانة.
    3. رنين العتاد - العتاد الخارجي مع أسنان داخلية تتشابك مع تروس الكوكب ؛ يوفر الاستقرار الهيكلي.
    4. حامل كوكب - يحمل تروس الكوكب في الموضع وينقل عزم الدوران إلى رمح الإخراج.
    5. المحامل - تقليل الاحتكاك ودعم الأحمال المحورية/الشعاعية للتشغيل الأكثر سلاسة.
    6. السكن - يربط علبة التروس ، وضمان المحاذاة والحماية ضد الملوثات.
    7. نظام الأختام والزيوت - الحفاظ على التشحيم ، وتقليل التآكل ، وتوسيع الحياة التشغيلية.

    ميزات تصميم علب التروس الكوكبية الحديثة

    • كثافة عزم الدوران عالية - التصميم المدمج يوفر عزم الدوران العالي بالنسبة للحجم.
    • ردود الفعل المنخفضة - تحققت من خلال الآلات الدقيقة ، والضرورية للتطبيقات الروبوتات والتطبيقات CNC.
    • بناء وحدات - يسمح مراحل التراص لنسب التروس الأعلى دون التضحية بالكفاءة.
    • تعزيز توزيع الحمل - تروس الكوكب المتعددة تشترك في عزم الدوران بالتساوي ، مما يقلل من إجهاد الأسنان العتاد.
    • كفاءة عالية - ملفات تعريف التروس الدقيقة والتشحيم الأمثل تقلل من فقدان الطاقة.
    • الحد من الضوضاء - تروس حلزونية أو مقطوعة خصيصًا تقلل من الضوضاء التشغيلية.
    • تحسين المواد - استخدام الصلب المتصلب ، والعلاجات السطحية ، والمركبات المتقدمة للقوة وارتداء المقاومة.

    مقارنة المعلمة النموذجية لتكوينات علبة تروس محرك الأقراص الكوكبية

    المعلمة محرك أقراص كوكبي واحد محرك كوكبي على مرحلتين محرك أقراص كوكبي من ثلاث مراحل
    نطاق نسبة التروس 3: 1 إلى 10: 1 9: 1 إلى 100: 1 100: 1 إلى 1000: 1
    كفاءة (٪) 95-97 92-96 90-94
    رد فعل عنيف (arcmin) <5 إلى 10 <8 إلى 12 <10 إلى 15
    سعة عزم الدوران (نانومتر) منخفضة إلى متوسطة متوسطة إلى عالية عالية جدا
    نسبة الحجم إلى Torque ممتاز ممتاز جيد
    مستوى الضوضاء قليل منخفضة إلى متوسطة واسطة
    تردد الصيانة قليل قليل واسطة

    من خلال تحديد عدد المراحل وملف تعريف أسنان التروس والمواد بعناية تحسين علب تروس محرك الأقراص الكوكبي لسرعة محددة وعزم الدوران ومتطلبات الدقة ، مما يجعلها متعددة الاستخدامات للـ EVs ، الروبوتات ، وتطبيقات الصناعة الثقيلة.

    تطبيقات القيادة الكوكبية في الروبوتات والمعدات الثقيلة والأتمتة الصناعية

    محرك الكوكب يتم تبني الأنظمة على نطاق واسع في الروبوتات والآلات الثقيلة والأتمتة الصناعية بسبب كثافة عزم الدوران العالية ، حجم مضغوط ، والتحكم الدقيق . من خلال الاستفادة من تقنيات التصنيع والتصميم المتقدمة ، يمكنهم تلبية متطلبات الحركة الديناميكية ، وسعة الحمل العالية ، وعمر التشغيل الطويل.

    التطبيقات في الروبوتات

    • الأسلحة الآلية -تتيح محركات الكوكب المنخفضة الظاهرة وضعًا دقيقًا وقابل للتكرار ، وضرورية لمهام التجميع ، واللحام ، ومهام التفتيش.
    • الروبوتات المتنقلة - تتيح عزم الدوران العالي في التصميم المدمج المركبات المرشد المستقلة (AGV) ومنصات المحمول للعمل بسلاسة في بيئات محدودة.
    • المحركات الدقيقة - يستخدم في المفاصل والمؤثرات النهائية لضمان التحكم في الحركة الدقيقة.

    التطبيقات في المعدات الثقيلة

    • آلات البناء - يدعم وظائف الرفع والدورة والقيادة تحت الأحمال الثقيلة مع موثوقية عالية.
    • معدات التعدين - يسلم ناتج عزم الدوران المستمر في ظروف قاسية ، مما يضمن الحد الأدنى من التوقف.
    • الآلات الزراعية -يوفر نقل الطاقة الفعال لعمليات الزراعة على نطاق واسع.

    التطبيقات في الأتمتة الصناعية

    • أنظمة النقل -يضمن حركة مستقرة للتعامل مع المواد مع القدرة عالية الحمل.
    • آلات التغليف -يحافظ على التزامن لخطوط التغليف عالية السرعة.
    • معدات CNC - يتيح تحديد المواقع الناعمة والدقيقة لعمليات القطع والطحن والتشكيل.

    مقارنة المعلمة النموذجية حسب حقل التطبيق

    المعلمة الروبوتات معدات ثقيلة الأتمتة الصناعية
    نطاق عزم الدوران (نانومتر) 10-500 1،000-10،000 50-2000
    كفاءة (٪) 90-96 90-95 92-97
    رد فعل عنيف (arcmin) <5 10-15 <8
    نطاق نسبة التروس 3: 1 إلى 100: 1 5: 1 إلى 50: 1 3: 1 إلى 25: 1
    عمر التشغيل (HRS) 15000-25000 25،000-40،000 20،000-30،000
    نسبة الحجم إلى Torque ممتاز جيد ممتاز
    مستوى الضوضاء قليل واسطة قليل

    الميزة التقنية والإقليمية لبيتتو

    بيتو متخصص في مخفضات الكوكبية عالية الدقة ، دمج Japanese electromechanical R&D وعمليات الإنتاج الدقيقة. عن طريق التقديم تقنية التصميم والتطوير الرائدة ، تعمل Beitto على تحسين وترقية هياكل القيادة الكوكبية لتعزيز الأداء وتوسيع عمر الخدمة.

    تقع في مدينة بينغهو ، مقاطعة تشجيانغ ، داخل منطقة التنمية الاقتصادية والتكنولوجية الوطنية ، تستفيد Beitto من نظام بيئي صناعي فريد. تستضيف المنطقة المكونات الكهروميكانيكية الوطنية (jiaxing) المكونات الكهروميكانيكية و خطة الشعلة الوطنية قاعدة الصناعية البصرية والميكانيكية . جغرافيا ، يجلس بينغهو في قلب دلتا نهر اليانغتسي ، شنغهاي المجاورة إلى الشرق وخليج هانغتشو إلى الجنوب ، مما يوفر الوصول الاستراتيجي إلى المنطقة الاقتصادية الأكثر ديناميكية في الصين. يدعم هذا الموقع المفيد دمج Beitto للموارد التكنولوجية العالمية مع إمكانات تصنيع الدقة الموضعية ، مما يجعل حلول محرك الأقراص الكوكبية مناسبة لها الروبوتات والمعدات الثقيلة وأنظمة الأتمتة المتقدمة .

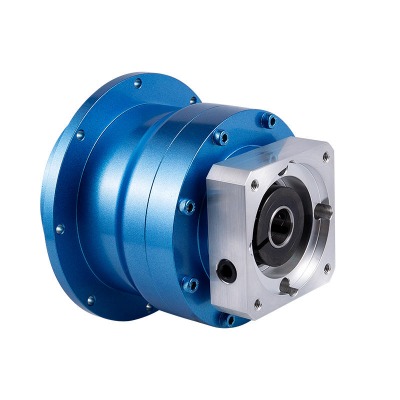

    انخفاض ضوضاء ضوضاء متينة السرعة المتينة لسرعة الكواكب المخفض AHT Series
