المخفض التوافقي: دليل الغوص العميق لأنظمة الحركة عالية الدقة

مبادئ العمل وسمات الأداء لخفض التوافقي (موجة السلالة)

كيف تولد آلية موجة السلالة نسبًا عالية في حزمة مضغوطة

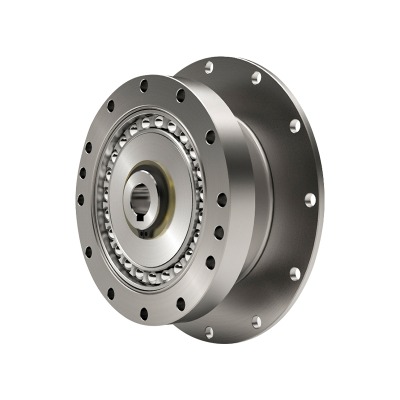

أ المخفض التوافقي - تسمى "نعل علبة تروس موجة السلالة - يستخدم كوبًا مرنًا (Flexspline) ، وحلقة صلبة مع أسنان داخلية ، ومولد الموجة الإهليلجية لتحقيق نسب تخفيض عالية بشكل غير عادي لحجم وكتلة الوحدة. عندما يشوه مولد الموجة الكأس ، يشارك اثنان من الفصوص فقط من Flexspline الحلقة في أي لحظة ، ولأن Flexspline لديها أسنان أقل بقليل من الحلقة ، كل دوران لمولد الموجة يطور المشاركة عن طريق اختلاف عدد الأسنان ، مما ينتج عنه انخفاض كبير. تركز هذه الهندسة على التلامس في المناطق المتحركة ، والتي تنتشر ارتداءها على العديد من الأسنان وتساهم في الانحناء السلس. والنتيجة هي مرحلة مشغل توفر دقة تحديد المواقع الاستثنائية مع رد الفعل المنخفض ، وتصلب الالتواء الممتاز ، والحركة القابلة للتكرار حتى تحت الأحمال العكسية.

لماذا رد الفعل العكسي منخفض بطبيعته وكيف يفيد ذلك الحركة الدقيقة

في قطارات التروس التقليدية ، ينشأ رد فعل عنيف من الخلوص بين الأسنان الصلبة. في مخفض موجة الإجهاد ، ينتج تشوه مرن ولف الأسنان المحيطية اتصالًا محملاً تقريبًا يقلل بشكل كبير من اللعب الحر. بالنسبة للتطبيقات التي تتطلب تكرار دقيقة أو تكرار الدقيقة الفرعية-مثل الكاميرا ، تصبح معالجة أشباه الموصلات ، أو الروبوتات الجراحية-هذه الميزة ميزة حاسمة. أ دقة التخفيض التوافقي منخفضة رد الفعل العكسي يساعد التكوين في الاحتفاظ بالموضع ضد اضطرابات عزم الدوران والخلايا الدقيقة التي قد تتراكم بخلاف ذلك كخطأ محيط ، مما يتيح لحلقة التحكم استخدام مكاسب أعلى دون تذبذبات مثيرة.

كفاءة وتصلب واعتبارات دورة الحياة

تعتمد الكفاءة على النسبة والتشحيم والحمل ؛ القيم النموذجية تنافسية مع مراحل الكواكب المدمجة بنسب معتدلة ، على الرغم من أن نسب عالية جدًا قد تظهر خسائر مرنة أكثر قليلاً. تتشكل الصلابة المحورية والشعاعية عن طريق المحامل وهندسة الحالات ، في حين تعكس صلابة الالتواء سمك جدار Flexspline وقوس مشاركة الأسنان. ترتبط دورة الحياة بقوة بالتشحيم المناسب وإدارة درجة الحرارة ؛ يمكن أن تعمل مكونات المرنة المرنة بشكل مرن لعدة آلاف من الساعات إذا تم تشغيلها داخل مظاريف عزم الدوران والسرعة المحددة. يجب أن ينظر المصممون في دورات العمل مع بدء التشغيل المتكرر والحركة العكسية ، لأن حقل الإجهاد في Flexspline يدور مع مولد الموجة ويجب أن يبقى تحت حدود التعب.

حيث تتألق المخفضات التوافقية - وحيث قد تتناسب خيارات أخرى

تتفوق المخفضات التوافقية عندما تحتاج إلى حجم مضغوط ، ونسب عالية في مرحلة واحدة ، وكتلة منخفضة ، وردع عكسي منخفض للغاية ، ودقة ثابتة عبر عمر الخدمة. إنها مناسبة طبيعية للمفاصل المفصلية ، ورؤوس الإمالة ، وفهرسة الدقة ، ومعصمي الروبوت التعاوني. إذا كان التطبيق يتضمن دوران عالي السرعة مستمر مع أحمال صدمة ثقيلة أو يتطلب سرعات مدخلات عالية للغاية ، فقد يقترن المصممون المخفض بمرحلة حزام المنبع أو النظر في بنية بديلة. ومع ذلك ، في غالبية المهام المتوسطة السرعة ، عالية الدقة ، تعطي نهج موجة الإجهاد كفاءة حجمية في فئتها ودقة لكل كيلوغرام.

من الحمل إلى النسبة: دليل عملي حساب عزم الدوران المخفض التوافقي

ترجمة متطلبات العالم الحقيقي إلى أرقام ميكانيكية

تبدأ عملية التحجيم القوية عن طريق تعيين جميع عزم الدوران الخارجي: عزم الدوران الثابت من الحمولة الصافية والربط ، وعزم الدوران الديناميكي من ملفات تعريف الحركة المطلوبة ، والاحتكاك وعزم الدوران ، وعزم دوران الاضطرابات مثل سحب الكابل. أضف عوامل السلامة لعدم اليقين وتشمل دورة العمل. الهدف الأساسي هو التأكد من أن المخفض يمكن أن ينقل ذروة عزم الدوران و RMS دون التدفئة أو التعب المفرطة. ثم يتم اختيار النسبة للحفاظ على تشغيل محرك المؤازرة في منطقة مواتية للسرعة - أثناء تحقيق أهداف الدقة. نظرًا لأن المخفضات التوافقية توفر نسب مرحلة واحدة عالية جدًا ، يمكنك في كثير من الأحيان اختيار محرك أصغر دون المساس بالدقة ، شريطة احترام سرعة الإدخال المسموح بها للمخفض.

سير عمل خطوة بخطوة مع معادلات مثال

• حساب عزم الدوران الجاذبية: ر _ز = م · ز · l · cos (θ) حول المحور المفصل في أسوأ الحالات.
• حساب عزم الدوران التسارع: ر _أ = j · α ، مع ي كما تنعكس الجمود و α كما تسارع الزاوي.
• اجمل عزم الدوران الخارجية وإضافة الهامش: ر _Req = (ر _ز ر _أ ر _و ) · SF .
• حدد النسبة حتى تسقط سرعة المحرك وعزم الدوران في بقعة حلوة ، وتحقق من حد سرعة إدخال المخفض.
• تحقق من صلابة الالتواء ضد تحديد المواقع وتسوية أهداف الوقت.

لقطة توضيحية التحجيم

النظر في مفصل الرسغ مع أداة 2.5 كجم عند دائرة نصف قطرها 0.25 م ، استهدف 300 درجة/ثانية مع انعكاسات سريعة. عزم الدوران الجاذبية في أسوأ الأحوال هو حوالي 2.5 · 9.81 · 0.25 ≈ 6.13 n · m. لنفترض أن التسارع يضيف 3.5 N · M والاحتكاك 0.4 N · M. مع عامل الأمان 1.6 ، يصبح عزم الدوران المطلوب (6.13 3.5 0.4) · 1.6 ≈ 16.7 N · m. اختر نسبة تتيح للمحرك تسليم هذا بعد التخفيض مع الحفاظ على سرعة الإدخال تحت الحدود وضمان أن يكون الجمود المنعكس قابلاً للإدارة للتحكم. أخيرًا ، تحقق من عزم الدوران المستمر في واجب RMS الخاص بالمفصل بحيث يتم احترام الحدود الحرارية على ملف تعريف المهمة.

مثال جدول المعلمة

سير العمل أعلاه يجسد روح المخفض التوافقي حساب عزم الدوران : كمية ، الهامش ، التحقق من السلوك الحراري ، وتكرار نسبة حتى يضرب المحرك السرعة ، الصلابة ، وأهداف الدقة دون مكونات كبيرة الحجم.

تصميم أ المخفض التوافقي للذراع الآلي في الخلايا الصناعية

رسم خرائط متطلبات المفصل عبر السلسلة الحركية

يتميز الذراع متعدد المحاور عادةً بمتطلبات عزم الدوران من القاعدة إلى الرسغ ؛ ومع ذلك ، فإن متطلبات الدقة غالبا ما تزداد نحو المستجيب النهائي. عند اختيار أ المخفض التوافقي للذراع الآلي المفاصل ، قد تفضل القاعدة عزم الدوران والتصلب العالي للاستقرار الموضعي تحت روابط طويلة ، في حين أن المعصم يتطلب الحد الأدنى من رد الفعل العكسي والكتلة المنخفضة لارتياح الرشاقة. يساعد البعد المحوري المضغوط للمخفض في الحفاظ على مركز الكتلة للذراع بالقرب من كل محور ، مما يقلل من التعميم المضاد المطلوب وتحسين كفاءة الطاقة عبر دورات العمل مع بدء وتوقف متكرر.

اعتبارات التحكم: مطابقة الجمود والامتثال

نظرًا لأن نسبة التخفيض تضاعف عزم دوران المحرك وتقسيم السرعة ، فإنها تزيد أيضًا من القصور الذاتي المنعكسة في مربع النسبة كما يراها المحرك. يعد تحقيق التوازن بين نسبة عالية من الدقة ونسبة متواضعة من أجل التحكم أمرًا ضروريًا. الجمود المفرط المنعكس يمكن أن يجبر مكاسب التحكم المحافظة وإطالة وقت الاستقرار. يجب أن يكون الامتثال الالتواء للمنسق في نموذج المؤازرة ؛ يمكن للتصلب القليل جدًا أن يربطه بالقصور الذاتي الحمل ويخلق أوضاعًا مبللة بخفة ، في حين أن التكوين الأكثر صلابة يدعم عرض النطاق الترددي العالي وتتبع المسار الأكثر وضوحًا دون تجاوزه.

العوامل البيئية والموثوقية

تكشف الخلايا الصناعية المفاصل إلى تقلبات درجة الحرارة والغبار والتأثيرات العرضية. حدد ختم وتزييت متوافق مع خطط البيئة والصيانة. إذا كان الذراع يعاني من تغيير الأداة المتكررة ، ففكر في هامش أمان إضافي للعزم العابر أثناء الالتحام. بالنسبة للمحاور الرأسية التي يجب أن تحمل الحمل أثناء فقدان الطاقة ، أو دمج الفرامل أو اختيار مخفض مع قابلية الخلفية الداخلية المنخفضة للحد من مسافة السقوط أثناء إشراك الفرامل.

مقارنة التركيز على المشترك الذراع

اختيار أ مخفض التوافقي المدمج لكوبوت المفاصل

السلامة على نطاق الإنسان والحاجة إلى عمليات نقل خفيفة الوزن

تشترك الروبوتات التعاونية في مساحات العمل مع الأشخاص وبالتالي إعطاء الأولوية للديناميات السلسة والآمنة بطبيعتها. أ مخفض التوافقي المدمج لكوبوت يوفر انخفاضًا كبيرًا في مظروف صغير ، ويساعد على الأسلحة الخفيفة الوزن التي تحد من القصور الذاتي وتؤثر على الطاقة. تدعم مشاركة رد الفعل العكسي القريب من الصفر تقدير عزم الدوران عالي الدقة للكشف عن الاصطدام ، في حين أن الاكتئاب يسمح للمشغلات بوضعها في ملفات تعريف رابط ضئيلة يسهل الحماية والجولة من أجل السلامة.

قابلية الخلفية والتحكم في القوة

يستفيد Cobots من المفاصل التي يمكن خلعها باستخدام عزم دوران معقول حتى يتمكن النظام من اكتشاف الاتصال غير المتوقع والاستجابة له. تختلف المخفضات التوافقية في قابلية الخلفية الظاهرة اعتمادًا على النسبة وختم الاحتكاك ؛ اختيار النسب المعتدلة والتشحيم الأمثل يساعد. نظرًا لأن الكوبوتات غالبًا ما يتم تشغيلها بسرعات أقل مع التفاعل البشري المتكرر ، يجب التحقق من مساحة الرأس الحرارية وعزم الدوران المستمر - وليس الذروة فقط -. تعمل محركات التسكين المنخفضة المقترنة مع المخفضات التي تقلل من الإطارات على تحسين التحكم في القوة الصغيرة ، مما يتيح أنماط التجميع المتوافقة وتوجيه اليدين.

الحمولة الصافية ومساحة العمل ودورات العمل

على الرغم من أن الحمولات التعاونية قد تكون متواضعة ، إلا أن الوصول الطويل والمواقف الأفقية الممتدة لا يزال بإمكانه توليد عزم دوران ذي جاذبية ذات معنى. يجب أن يكون المخفض بحجمه لأسوأ وضعية مع مراعاة وظائف السلامة مثل الطاقة والحد من القوة التي قد تخفف من السرعات المسموح بها. يجب أن يصمم المصممون المهام الشائعة - انتقاء البين ، وميل الماكينة ، والفراغ الخفيف - لتحديد عزم الدوران RMS الحقيقي وضمان عدم تجاوز التصنيف الحراري للمخفض أثناء التشغيل التعاوني المستمر.

اعتبارات تركز على الكوبوت مقابل الأسلحة الصناعية العامة

إطار القرار: مخفض التوافقي مقابل علبة التروس الكوكبية

مقارنة البنى عبر المقاييس التي تهم

يمكن أن تقدم كل من عمليات نقل موجة الإجهاد والكواكب نسبًا عالية وكثافة عزم الدوران ، لكن سلوكياتها تختلف بطرق تؤثر على مدى ملاءمة التطبيق. تؤكد الوحدات التوافقية على رد الفعل الفائق ، والطول المحوري المدمج ، ونسب مرحلة واحدة عالية ، مما يجعلها ممتازة للمفاصل الدقيقة والمعصمين المدمجة. عادة ما توفر مراحل الكواكب قدرة أعلى من سرعة الإدخال ، ومقاومة صدمة قوية ، وكفاءة جيدة جدًا بنسب معتدلة ، والتي يمكن أن تكون جذابة لمحاور الدوران المستمرة والمغزل المكثف للطاقة. عند التقييم مخفض التوافقي مقابل علبة التروس الكوكبية الخيارات ، ووزن ثبات رد الفعل العكسي على الحياة ، وتصلب الالتواء ، والضوضاء ، وفترات التشحيم ، والبصمة الحرارية لدورة العمل الخاصة بك.

جدول المقارنة جنبًا إلى جنب

الاختيار بقصد وليس العادة

إذا كانت مؤشرات الأداء الرئيسية الخاصة بك دقة قابلة للتكرار مع الحد الأدنى من الامتثال ، أ دقة التخفيض التوافقي منخفضة رد الفعل العكسي يوفر التكوين مزايا واضحة. إذا كان KPI الخاص بك هو دوران عالي السرعة ومرونة في الصدمات المتكررة ، فقد تكون مرحلة الكواكب أكثر بساطة. تخلط العديد من الأنظمة على حد سواء: التوافقي في الرسغ من أجل الدقة والكواكب في محاور سابقة لإنتاجية الطاقة. ابدأ من المتطلبات القابلة للقياس ، وليس الخيارات القديمة.

وضع كل شيء معًا: الاختيار والتكامل وطول العمر

قائمة مرجعية عملية لاختيار التمرير الأول

• تحديد عزم الدوران: الذروة و RMS ، بما في ذلك عوامل السلامة.
• أهداف الدقة المحددة: رد الفعل المسموح به ، صلابة الالتواء ، التكرار.
• اختر النسبة عبر حساب عزم الدوران المخفض التوافقي ومطابقة المحركات.
• تحقق من حدود سرعة الإدخال ، والأحمال المسموح بها ، وتحمل الحياة.
• تأكيد الارتفاع الحراري في دورة العمل ؛ تخطيط مسارات الحرارة والتركيب.
• تقييم قابلية الخلفية والامتثال للمهام التي تسيطر عليها القوة في أ مضغوط المخفض التوافقي لكوبوت أو أ المخفض التوافقي للذراع الآلي .

تلاحظ التكامل التي تحمي الدقة

يجب أن تكون الوجوه المتصاعدة مسطحة ومحورية مشتركة ؛ حتى الاختلالات الصغيرة يمكن أن تتحمل المحامل وتشويه Flexspline ، مهينة الحياة. استخدم عزم الدوران الموصى به وتسلسل أنماط التسلسل. تجنب نقل الصدمة الخارجية من خلال السكن عن طريق فصل المباريات حيثما أمكن. بالنسبة لإدارة الكابلات ، قم بتوجيه أقسام Flex لتقليل عزم الدوران المضافة التي من شأنها إخفاء عتبات الكشف عن التصادم الحساسة.

ممارسات الصيانة التي تحافظ على رد الفعل المنخفضة بمرور الوقت

استخدم فترات التشحيم المحددة وإعادة الملء ؛ يمكن أن يؤدي الشحوم المفرطة أو غير المتوافقة إلى رفع درجة الحرارة وتقلل من الكفاءة. تتبع درجة الحرارة خلال دورات طويلة. إذا كان الإسكان أكثر سخونة مما كان متوقعًا ، فعليك إعادة النظر في افتراضات دورة العمل أو تدفق الهواء المحيط أو اختيار النسبة. قياس دوري الصلابة الساكنة وخطأ في تحديد المواقع على لاعبا اساسيا الاختبار ؛ يمكن أن يحذر الامتثال المتزايد من التآكل قبل أن يؤثر على جودة الإنتاج.
